دليل شراء الرافعات البحرية: ذراع الرافعة المفصلية مقابل ذراع الرافعة التلسكوبية وكيفية تحديد حجمها

الرافعة البحرية هي رافعة دوارة مثبتة على سطح السفينة لرفع البضائع والمخازن والمعدات والقوارب الصغيرة داخل وخارج السفينة. يبدأ اختيار واحد بثلاثة أسئلة: ما مدى ثقل أثقل مصعد لديك، وإلى أي مدى يتدلى من عمود الرافعة، وما هي مساحة السطح التي يمكن أن تشغلها الرافعة عندما لا تعمل.

يشرح هذا الدليل نوعي ذراع الرافعة الرئيسيين، وكيفية قراءة مخطط التحميل، وكيفية تحديد حجم الرافعة حسب سفينتك وما تقوله القواعد حول الاعتماد. الأرقام المذكورة مستمدة من مخططات الحمولة والمواصفات الواردة في دليل منتج الرافعة البحرية الخاص بشركة BOB-LIFT، والذي يغطي 14 طرازًا من نماذج ذراع الرافعة المفصلية من 0.8 إلى 25 طنًا و10 نماذج من ذراع الرافعة التلسكوبية من 2 إلى 20 طنًا.

الوجبات السريعة الرئيسية

• يمكن طي الرافعات البحرية ذات ذراع المفصل لتشكل مساحة صغيرة وتضع الأحمال بدقة في المساحات الضيقة. تصل الرافعات ذات الذراع التلسكوبية إلى مسافة أبعد في خط مستقيم. في مجموعة BOB-LIFT، يصل النموذج التلسكوبي إلى أبعد من نموذج المفصل عند كل سعة متوفرة في كلا النوعين، ومن 4 أطنان فما فوق، فإنه يتمتع أيضًا بلحظة رفع أعلى.

• تتوفر الحمولة الرئيسية فقط بالقرب من العمود: حوالي 2.0 إلى 2.25 مترًا لمعظم موديلات مفصل BOB-LIFT و2.5 مترًا لمعظم الموديلات التلسكوبية. عند الوصول الكامل، ترفع نفس الرافعات ما بين 200 كجم إلى 2 طن.

• قم بقياس الرافعة حسب الحمولة في نصف قطر العمل الخاص بك، اقرأ من مخطط الأحمال. إن تقسيم عزم الرفع على نصف القطر يعطي تقديرًا أوليًا، لكنه يبالغ في تقدير الحمولة عند الوصول البعيد.

• تأكد من أن السفينة يمكنها حمل الوزن الذاتي للرافعة والأحمال الأساسية والطلب على الطاقة، وليس الحمولة فقط.

• منذ 1 يناير 2026، تحدد اللائحة II-1/3-13 من اتفاقية سولاس قواعد رفع الأجهزة على السفن التي تغطيها. الرافعات البحرية BOB-LIFT ليست معتمدة من حيث الفئة، لذا تأكد من ما تحتاجه سفينتك قبل الطلب.

ما هي الرافعة البحرية؟

الرافعة البحرية، وتسمى أيضًا رافعة السفينة أو رافعة سطح السفينة، هي رافعة، عادةً ما تكون هيدروليكية أو كهروهيدروليكية، مثبتة على قاعدة على سطح السفينة. وهي تدور حول عمودها وترفع بذراع الرافعة والخطاف، حتى يتمكن الطاقم من نقل الأحمال بين سطح السفينة والرصيف والمياه دون الحاجة إلى معدات الشاطئ.

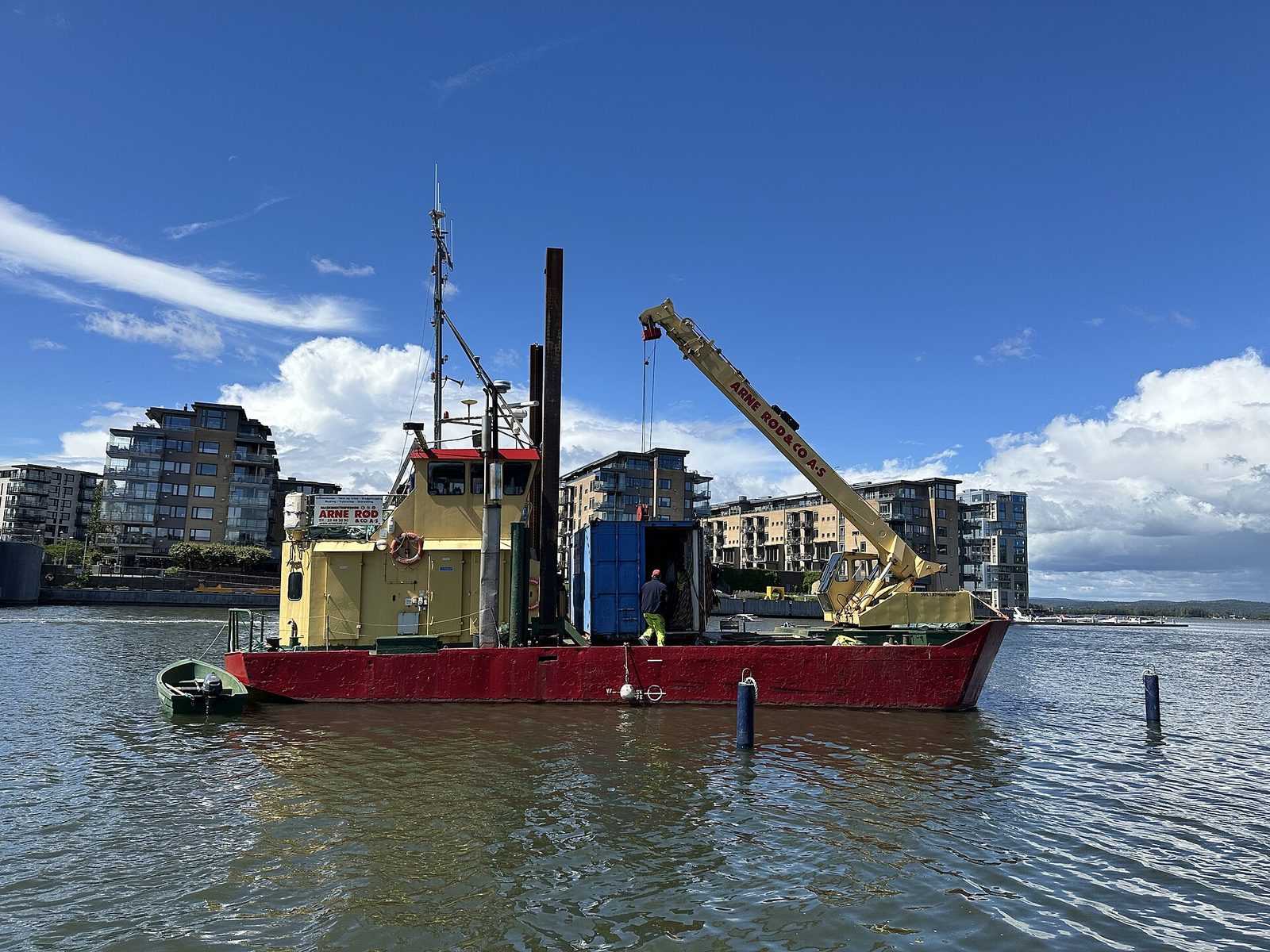

بارجة عمل مزودة برافعة على سطح السفينة وأعمدة طينية وغرفة قيادة في ميناء تونسبيرج بالنرويج. الصورة: ولفمان، ويكيميديا ​​​​كومنز , CC BY-SA 4.0 . ليست رافعة BOB-LIFT.

تختلف الرافعات البحرية المثبتة على سطح السفينة عن الرافعات الجسرية الكبيرة والرافعات من السفينة إلى الشاطئ المستخدمة في الموانئ، وعن الرافعات البحرية الثقيلة المصممة للمنصات وسفن البناء. للتعرف على هذه الفروق، راجع مقالاتنا حول أنواع الرافعات المستخدمة على متن السفينة , والرافعات المستخدمة في الأرصفة والاختلافات بين الرافعات البحرية والرافعات البحرية . يركز هذا الدليل على الرافعات المثبتة على السفن من فئة 0.8 إلى 25 طنًا.

تشمل الوظائف النموذجية للرافعة بهذا الحجم ما يلي:

• تحميل المخازن وقطع الغيار والشباك والعتاد من الرصيف.

• رفع البضائع أو حاويات الصيد أو المعدات داخل وخارج العنابر.

• إطلاق واستعادة المناقصات أو قوارب العمل أو المعدات الصغيرة. يقع إطلاق قوارب النجاة وقوارب الإنقاذ ضمن قواعد الأجهزة المنفصلة المنقذة للحياة.

• التعامل مع الأدوات والمكونات أثناء الصيانة والإصلاح.

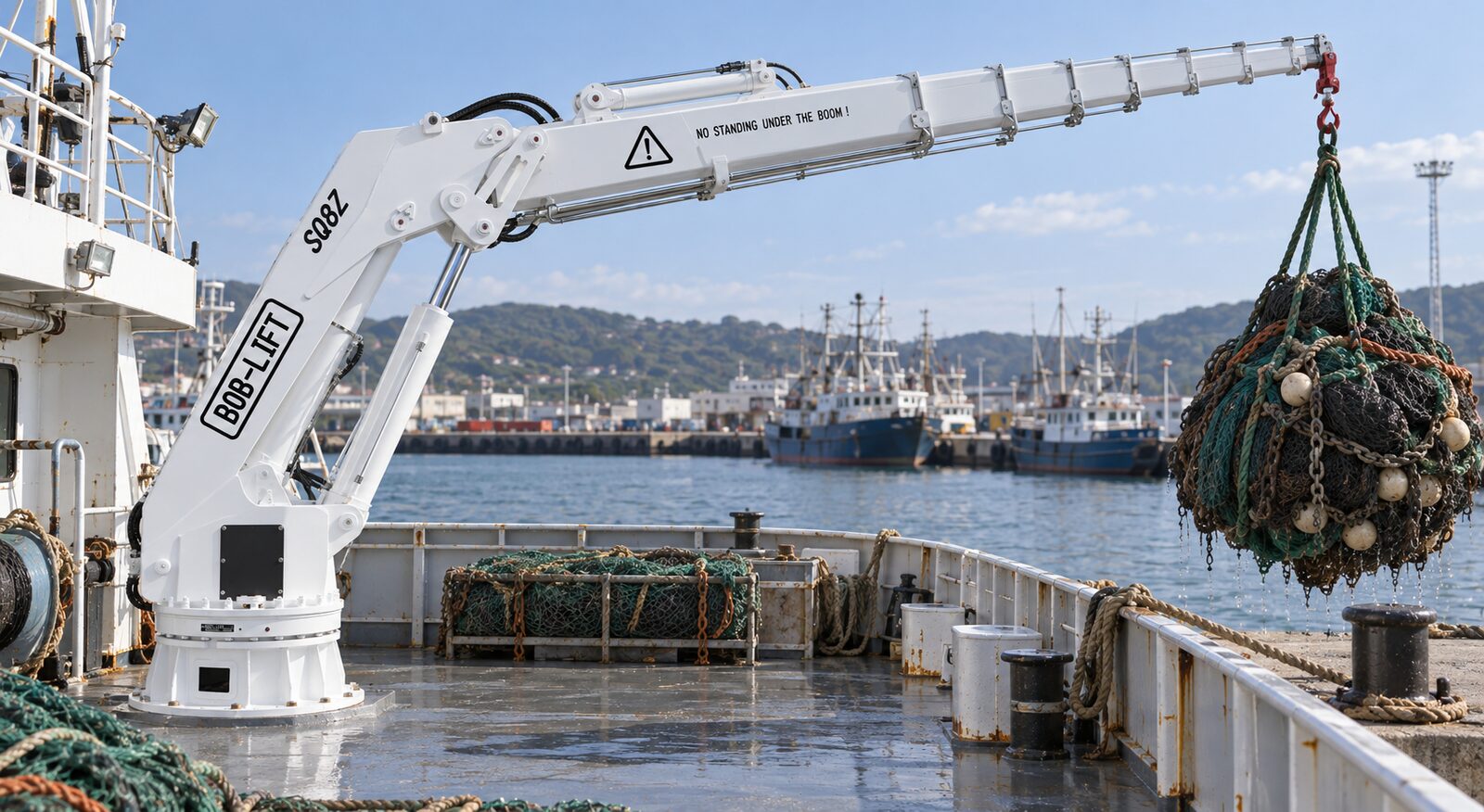

رسم توضيحي (تم إنشاء الذكاء الاصطناعي من صورة لرافعة ذات ذراع مفصلي BOB-LIFT 8 طن؛ السفينة والمشهد ليسا تركيبًا حقيقيًا): رافعة ذات ذراع مفصلي تتعامل مع الشباك على سفينة صيد.

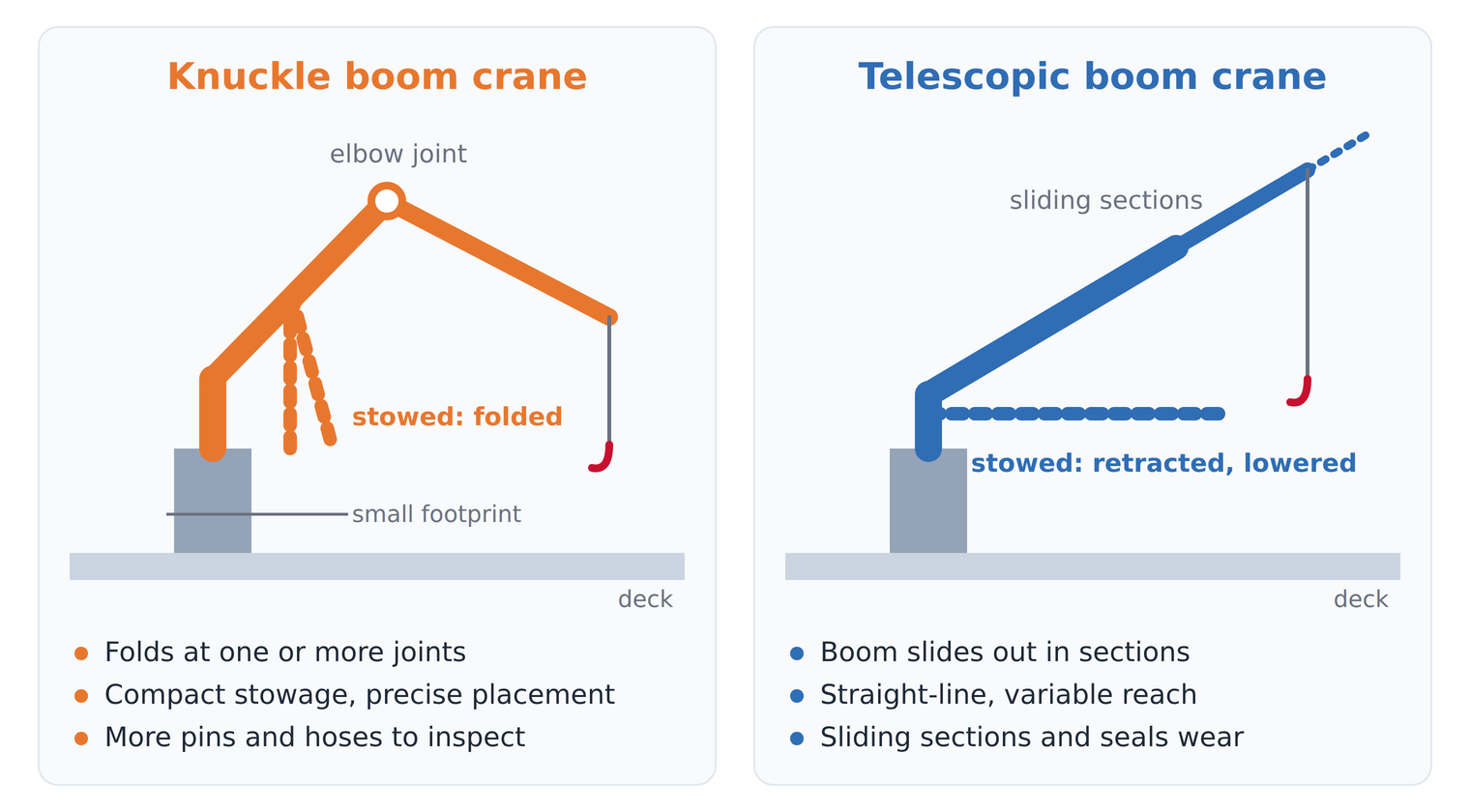

ذراع المفصل أو ذراع الرافعة التلسكوبية: ما الذي يناسب سطح السفينة الخاص بك؟

كلا النوعين من ذراع الرافعة هيدروليكيان، ومثبتان على قاعدة ويتم رفعهما بخطاف. الفرق هو كيف يصل ذراع الرافعة إلى مدى الوصول، وهذا يحدد مقدار السطح الذي تستخدمه الرافعة وأين يمكن وضع الحمولة.

يتم طي ذراع المفصل عند مفاصله للتخزين بشكل مضغوط. يقوم ذراع الرافعة التلسكوبية بسحب أقسامه وخفضه للتخزين.

الرافعات البحرية بذراع المفصل

تحتوي على الرافعة البحرية ذات ذراع المفصل ذراع داخلي وذراع خارجي متصل بمفصلة، ​​مثل الإصبع. تقوم الأسطوانات الهيدروليكية بطي القسمين وفتحهما، وعادة ما يحمل ذراع الرافعة الخارجي امتدادات تلسكوبية لمزيد من الوصول.

المزايا الرئيسية هي:

• التستيف المدمجة. يتم طي ذراع الرافعة للخلف مقابل العمود، وبالتالي تشغل الرافعة سطحًا صغيرًا ويسهل تأمينها للبحر.

• التنسيب الدقيق. يتيح المفصل القابل للطي للمشغل الوصول إلى حافة البندقية أو إلى مكان تعليق أو تحت عائق وضبط الحمولة برفق. يصف دليل BOB-LIFT وصلة مزدوجة بأربعة أشرطة في ذراع الرافعة تتيح لها العمل بزاوية عكسية، مما يؤدي إلى توسيع نطاق العمل.

• غلاف عمل مرن. يمكن أن يتحرك الخطاف لأعلى وللخارج وللأسفل بشكل مستقل، مما يساعد على الأسطح المزدحمة.

المقايضة هي المزيد من الأجزاء المتحركة. يضيف كل مفصل دبابيس، وبطانات، واسطوانات، وخراطيم للفحص والتشحيم، وكلها تبقى في الهواء المالح.

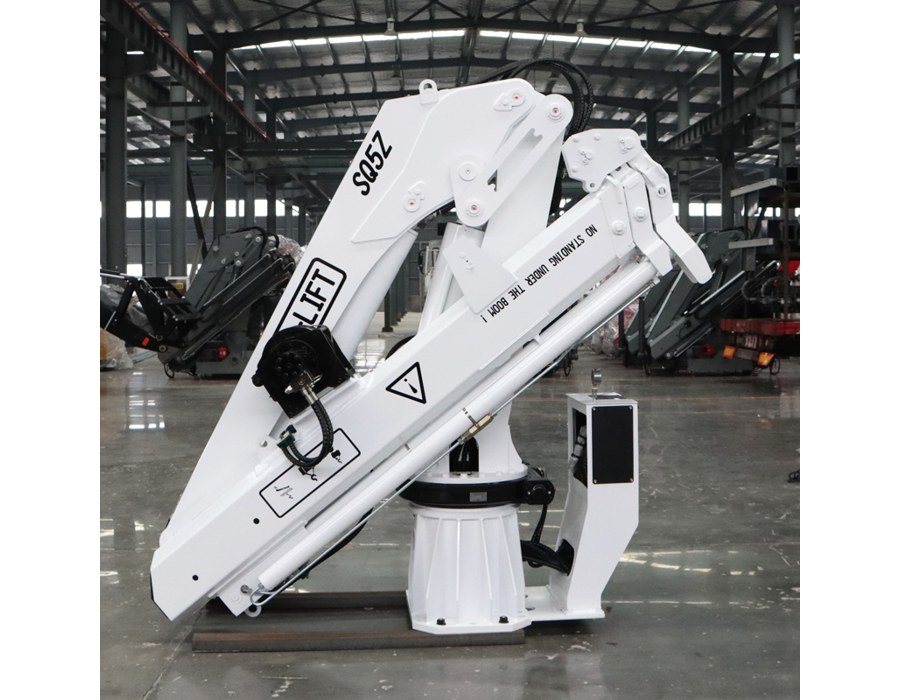

رافعة بحرية ذات ذراع مفصلي سعة 5 طن مع طي ذراع الرافعة في موضعها المحفوظ.

الرافعات البحرية بذراع تلسكوبي

تتميز بذراع الرافعة البحرية ذات الذراع التلسكوبي رئيسي مستقيم بأقسام تنزلق خارج بعضها البعض. تقوم الأسطوانة المرفوعة برفع ذراع الرافعة وخفضه، وتقوم أسطوانات الامتداد بضبط مدى الوصول.

المزايا الرئيسية هي:

• الوصول إلى خط مستقيم أطول. يمتد ذراع الرافعة مباشرة نحو الحمولة، وهو ما يناسب المصاعد الموجودة على الجانب أو على الرصيف. في مجموعة BOB-LIFT، تصل النماذج التلسكوبية إلى 8.0 إلى 22.3 مترًا، مقابل 4.2 إلى 18 مترًا لنماذج المفصل.

• المزيد من لحظة الرفع لكل طن من التصنيف. من 4 أطنان فما فوق، يتمتع النموذج التلسكوبي بكل سعة بلحظة رفع أعلى من النموذج المفصلي، على سبيل المثال 25 مقابل 21 طن·م عند 10 طن.

• هندسة ازدهار أبسط. هناك ذراع واحد ومحور واحد، لذلك هناك عدد أقل من المفاصل التي يجب صيانتها.

المقايضة هي التستيف. لا يمكن طي ذراع الرافعة التلسكوبية، لذا فهي تحتاج إلى سطح واضح أو مسند ذراع عند خفضها. تحتاج المقاطع المنزلقة ووسادات التآكل الخاصة بها أيضًا إلى اهتمام منتظم في البيئة البحرية.

رافعة بحرية ذات ذراع تلسكوبي سعة 6.3 طن مع ذراع ممتد فوق الماء.

إلى أي مدى يمكن للرافعة البحرية أن ترفع؟ قراءة مخطط الحمل

إن التصنيف الرئيسي للرافعة البحرية، مثل '10 طن'، هو أقصى ما يمكنها رفعه، وهو قريب فقط من العمود. ما يحدد الحمولة عند الوصول الأطول هو لحظة الرفع ، الحمولة مضروبة في المسافة الأفقية من مركز الدوران، مقتبسة بالطن متر (t·m). يحول مخطط الحمل ذلك إلى حمل مقدر في كل نصف قطر عمل.

للحصول على تقدير أولي، قم بتقسيم عزم الرفع على نصف القطر الذي تحتاجه:

الحمولة المقدرة (t) ≈ لحظة الرفع (t·m) ÷ نصف القطر (m) ، لا تزيد أبدًا عن السعة المقدرة.

ثم يعطي مخطط الحمل الرقم الحقيقي. خذ الرافعة البحرية بذراع مفصلي 10 طن ، موديل SQ10ZA6TJ، بوزن 21 طن. يعطي مخططها 10 طنًا عند 2.0 مترًا، و4.65 طنًا عند 4.5 مترًا، و3.08 طنًا عند 6.49 مترًا، بالقرب من التقدير البالغ 3.2 طنًا. عند وصوله الكامل إلى 14.68 مترًا، فإنه يعطي 1.15 طنًا، أي أقل بكثير من 1.4 طنًا الذي يقترحه التقدير، لأن وزن الذراع نفسه له أهمية أكبر مع امتداده.

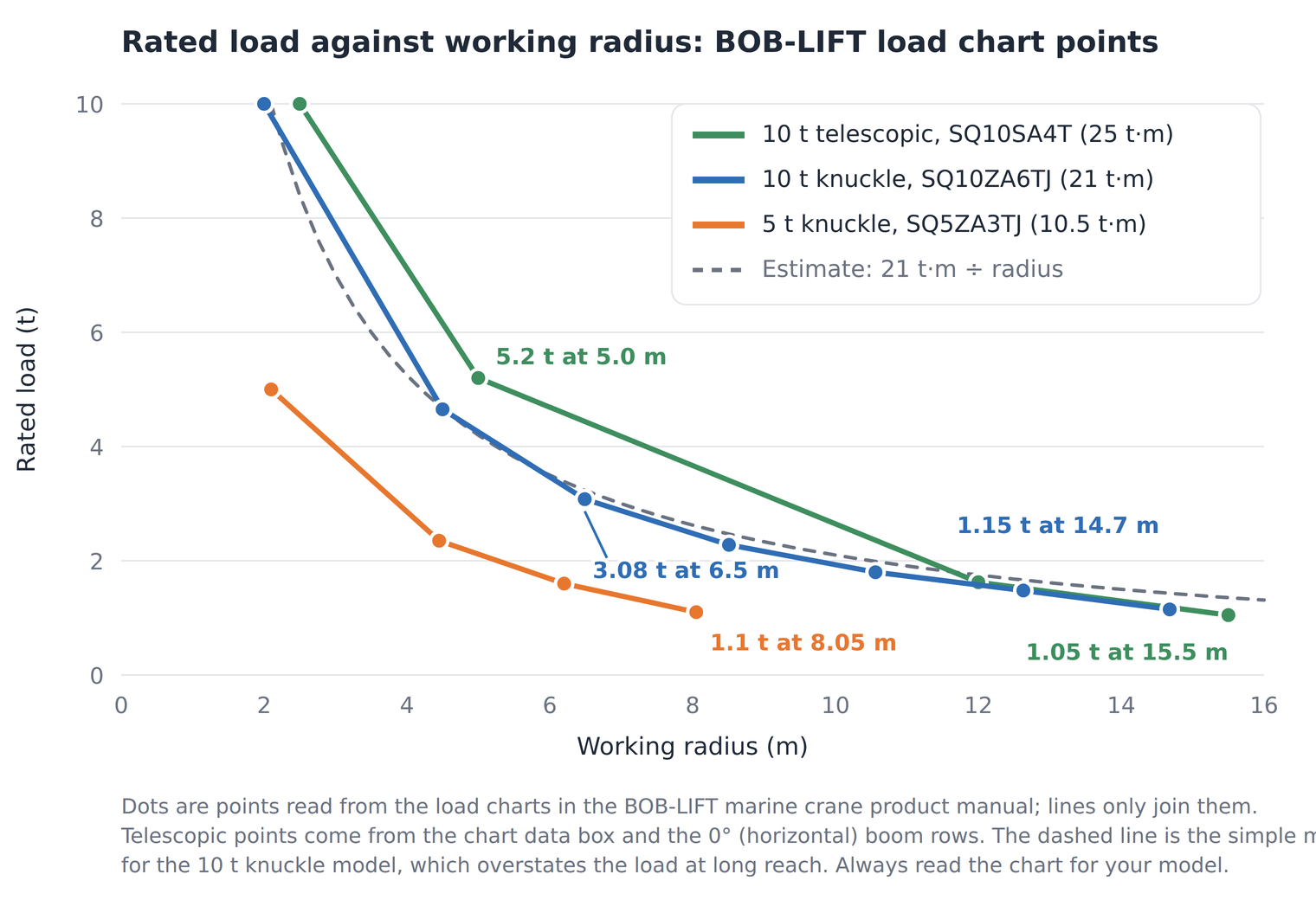

الحمل المقدر مقابل نصف قطر العمل، من نقاط مخطط الحمل في دليل منتج الرافعة البحرية BOB-LIFT. الخط المتقطع هو تقدير اللحظة البسيطة لنموذج المفصل 10 طن.

تضيف الرافعات التلسكوبية متغيرًا آخر. مخططات التحميل الخاصة بهم عبارة عن جداول حسب طول ذراع الرافعة وزاوية ذراع الرافعة، وليس منحنى واحد. بالنسبة للطراز التلسكوبي سعة 10 أطنان ، SQ10SA4T، يعطي الرسم البياني 5.7 طنًا عند نصف قطر 4.3 مترًا مع ذراع الرافعة 5.6 مترًا عند 30 درجة، ولكن 4.3 طنًا فقط عند نصف قطر 4.4 مترًا مع رفع الذراع 9.02 مترًا إلى 60 درجة. نصف القطر هو نفسه تقريبًا، لكن ذراع الرافعة الأطول يزن أكثر، لذا فهو يرفع أقل. اقرأ الصف الخاص بطول ذراع الرافعة الذي ستستخدمه بالفعل.

بالنسبة لخطة الرفع، استخدم دائمًا مخطط التحميل الخاص بالشركة المصنعة لمعرفة النموذج الدقيق وتكوين ذراع الرافعة. تشرح مقالتنا عن عزم الرفع للرافعة مخططات الحمل ومحددات العزم بمزيد من التفاصيل.

ما تظهره مخططات التحميل لنماذج BOB-LIFT الـ 24

لقد قرأنا مخطط التحميل لكل طراز في دليل منتج الرافعة البحرية الخاص بـ BOB-LIFT. تبرز ثلاثة أنماط:

• يتوقف الحمل المقنن الكامل بالقرب من العمود. ترفع معظم موديلات المفصل تصنيفها الكامل إلى 2.0 إلى 2.25 متر (الطرازات 0.8 طن و1.6 طن إلى حوالي 1.3 إلى 1.4 متر). تصل معظم النماذج التلسكوبية إلى 2.5 متر عند التصنيف الكامل، والنماذج 2 طن و3.2 طن 2.0 و2.2 متر.

• نماذج تلسكوبية تصل إلى أبعد من ذلك. في كل السعة المتوفرة في كلا النوعين، يتمتع الطراز التلسكوبي بأقصى نصف قطر عمل أطول، من 8.0 مقابل 7.7 مترًا عند 4 طن إلى 22.3 مقابل 15.9 مترًا عند 16 طنًا.

• الأحمال عند الوصول الكامل صغيرة. عند النقطة الأخيرة في كل مخطط، ترفع الرافعات ما بين 200 كجم (النموذج التلسكوبي 3.2 طن على ارتفاع 10.5 مترًا) و2 طن (النموذج المفصلي 25 طنًا على ارتفاع 18 مترًا).

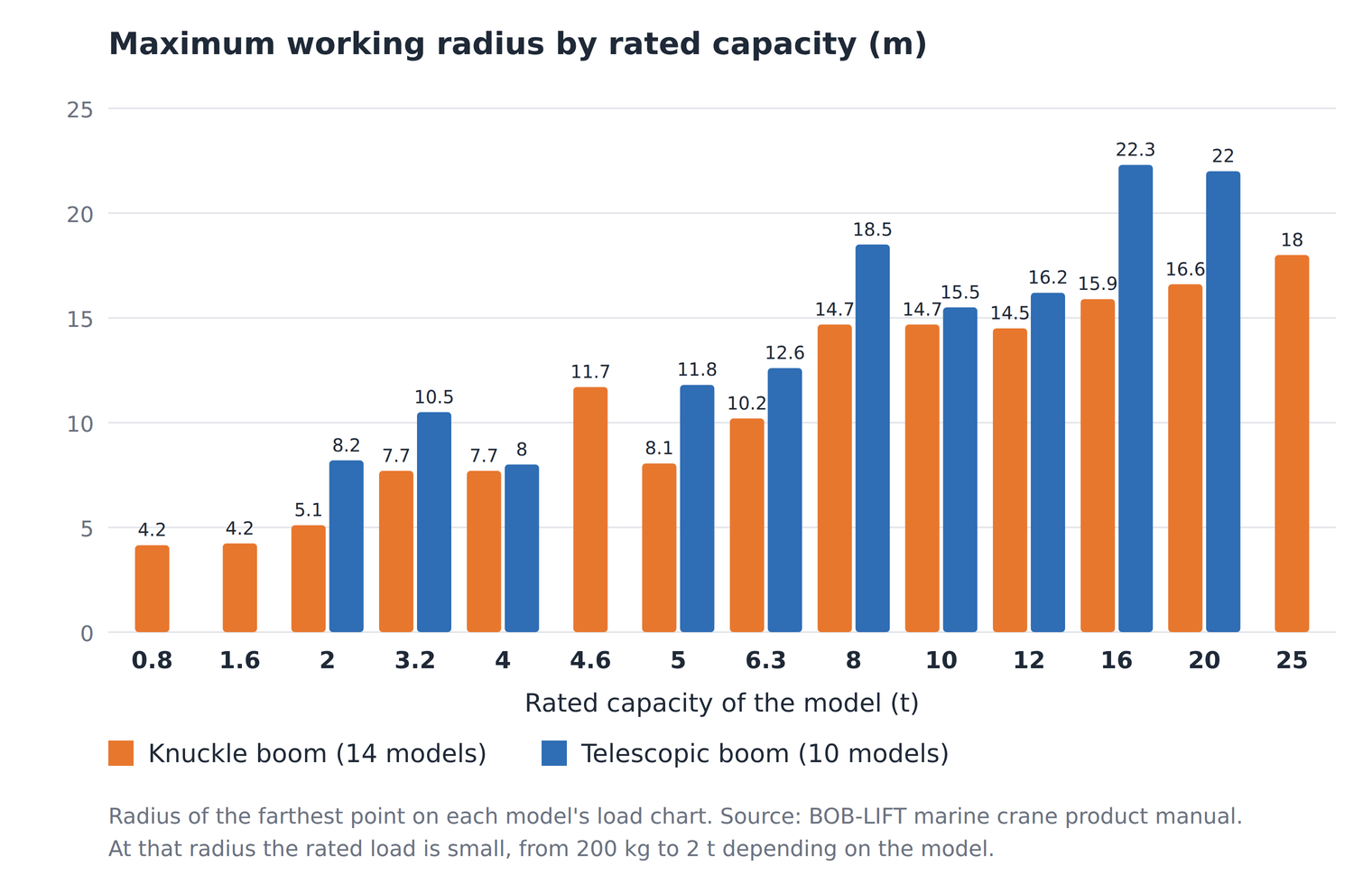

الحد الأقصى لنصف قطر العمل لكل طراز من الرافعات البحرية BOB-LIFT، مأخوذ من النقطة الأخيرة في مخطط التحميل الخاص به. المصدر: دليل منتج الرافعة البحرية BOB-LIFT.

الدرس العملي بسيط. إذا كنت بحاجة إلى '3 أطنان على ارتفاع 6 م'، فأنت بحاجة إلى رافعة ذات 18 طن·م على الأقل ومخطط تحميل يؤكد 3 أطنان على ارتفاع 6 م. في مجموعة BOB-LIFT، يوفر الطراز المفصلي 10 طنًا 3.08 طنًا عند 6.49 مترًا، بينما يوفر الطراز التلسكوبي 8 طنًا، SQ8SA5T، 3.1 طنًا عند 6.0 مترًا مع ذراع الرافعة 8.8 مترًا عند 40 درجة. نموذج المفصل 8 طن، عند 16.7 طن·م، يقصر عن المستوى المطلوب، ويعطي مخططه 2.47 طنًا عند 6.49 مترًا. رافعة كتلتها 3.2 طن، وسرعتها 6.8 طن·م، ليست قريبة على الإطلاق. يغطي دليلنا لطرق حساب سعة الرافعة العمليات الحسابية خطوة بخطوة.

كيفية حجم الرافعة البحرية لسفينتك

قم بقياس حجم الرافعة من المهمة، ثم تأكد من قدرة السفينة على حمل الرافعة.

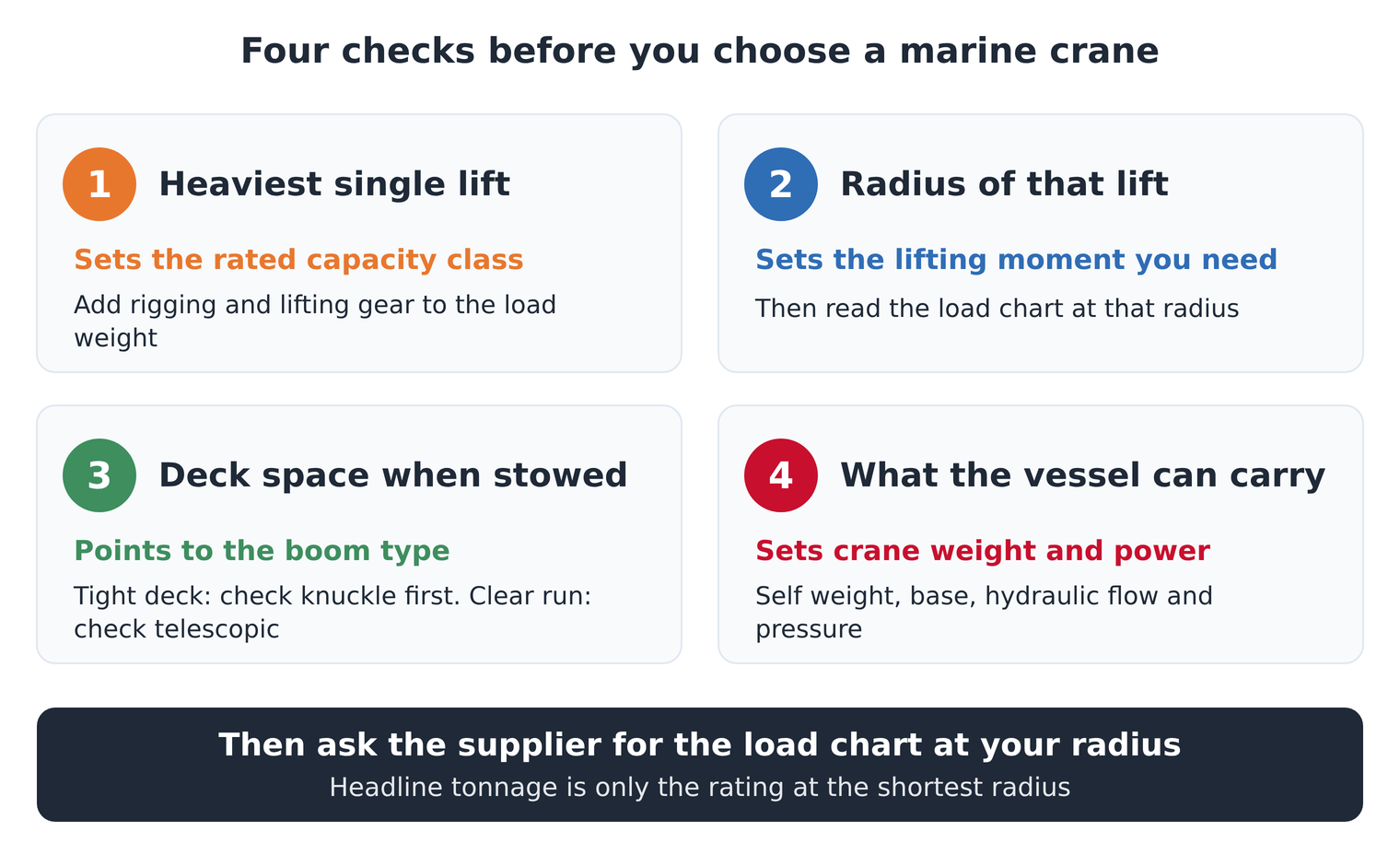

الشيكات الأساسية الأربعة. القوة والدوران والخيارات تتبع في القائمة أدناه.

1. أثقل رفع واحد. قم بوزن أثقل شيء سترفعه وأضف كتلة الخطاف والرافعات وأي عارضة رفع. هذا يحدد فئة القدرة.

2. نصف قطر هذا المصعد. قم بقياس المسافة الأفقية من مكان وقوف عمود الرافعة إلى المكان الذي يجب فيه رفع تلك الحمولة وإنزالها، بما في ذلك جانب الرصيف. ثم تحقق من مخطط الحمل في نصف القطر هذا.

3. مساحة سطح السفينة والتستيف. تحقق من المكان الذي يمكن تركيب الرافعة فيه ومكان وضع ذراع الرافعة في البحر. يشير السطح الضيق أو الحاجة للوصول إلى نقطة تعليق إلى طفرة مفصلية. يشير المدى الواضح للسطح والمصاعد فوق الجانب إلى ذراع تلسكوبي.

4. ما يمكن أن تحمله السفينة. تزن الرافعات البحرية BOB-LIFT من 220 كجم للنموذج المفصلي 0.8 طن إلى 6,950 كجم للنموذج التلسكوبي 20 طنًا. يقع هذا الوزن عاليًا على سطح السفينة، ويجب أن تتحمل قاعدة الرافعة والسطح الموجود أسفلها أحمال الرفع. اطلب من المهندس البحري أو مصمم السفينة التأكد من موضع التركيب وتأثيره على الاستقرار.

5. مزود الطاقة. عبر النطاق، يسرد BOB-LIFT الطاقة الموصى بها من 3.5 إلى 55 كيلووات، والتدفق الهيدروليكي من 8 إلى 80 لترًا في الدقيقة (80 + 63 لترًا في الدقيقة في الطراز التلسكوبي 20 طنًا) وضغط النظام من 16 إلى 35 ميجا باسكال. يُظهر دليل BOB-LIFT كلاً من وحدات الطاقة الهيدروليكية الكهربائية والديزل. تأكد مما إذا كان النظام الهيدروليكي الخاص بسفينتك يمكنه توفير الرافعة بدلاً من ذلك.

6. نطاق الدوران. جميع الرافعات البحرية BOB-LIFT من 2 طن إلى الأعلى تدور بزاوية 360 درجة بشكل مستمر. حققت نماذج المفصل 0.8 طن و1.6 طن ارتفاعًا بمقدار 330 درجة. تأكد من أن الرافعة يمكنها الوصول إلى كل موضع تحتاجه من نقطة التثبيت الخاصة بها.

7. الخيارات والضوابط. قرر مبكرًا ما إذا كنت بحاجة إلى رافعة أو خطاف أو سلة عمل، وما إذا كان المشغل سيعمل من مقعد علوي أو جهاز تحكم عن بعد لاسلكي. يقوم BOB-LIFT أيضًا بتكييف ترتيب التركيب مع السفينة عند الطلب.

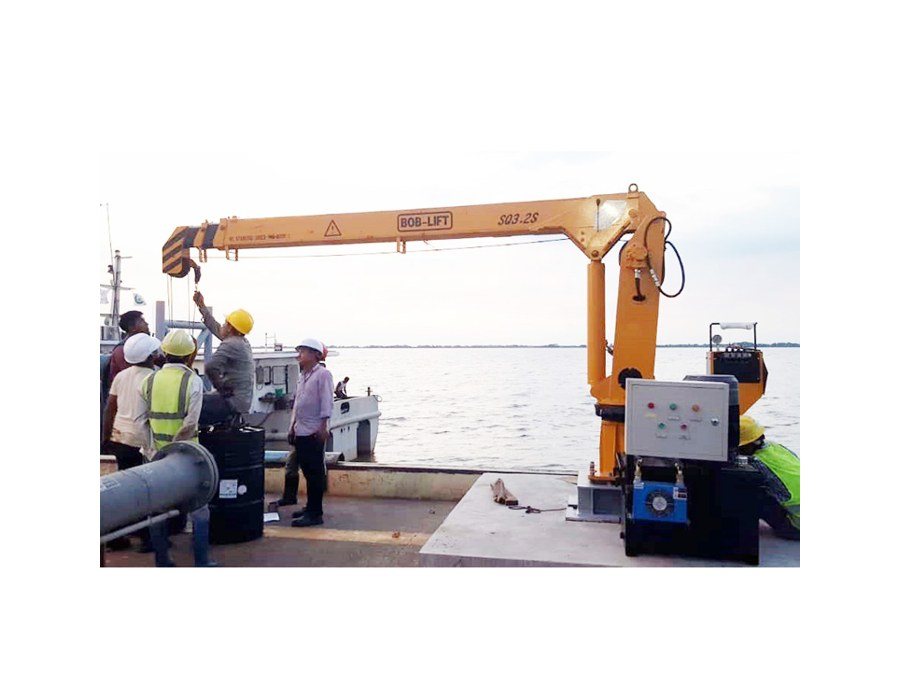

رافعة بحرية ذات ذراع تلسكوبي 3.2 طن مع خزانة التحكم ووحدة الطاقة بجانب العمود.

مطابقة فئة القدرة للوظيفة

يمثل الجدول أدناه دليلاً عامًا للمكان المناسب لكل نطاق سعة. يعتمد النموذج الصحيح دائمًا على الحمل في نصف القطر الخاص بك، وليس على التصنيف الرئيسي.

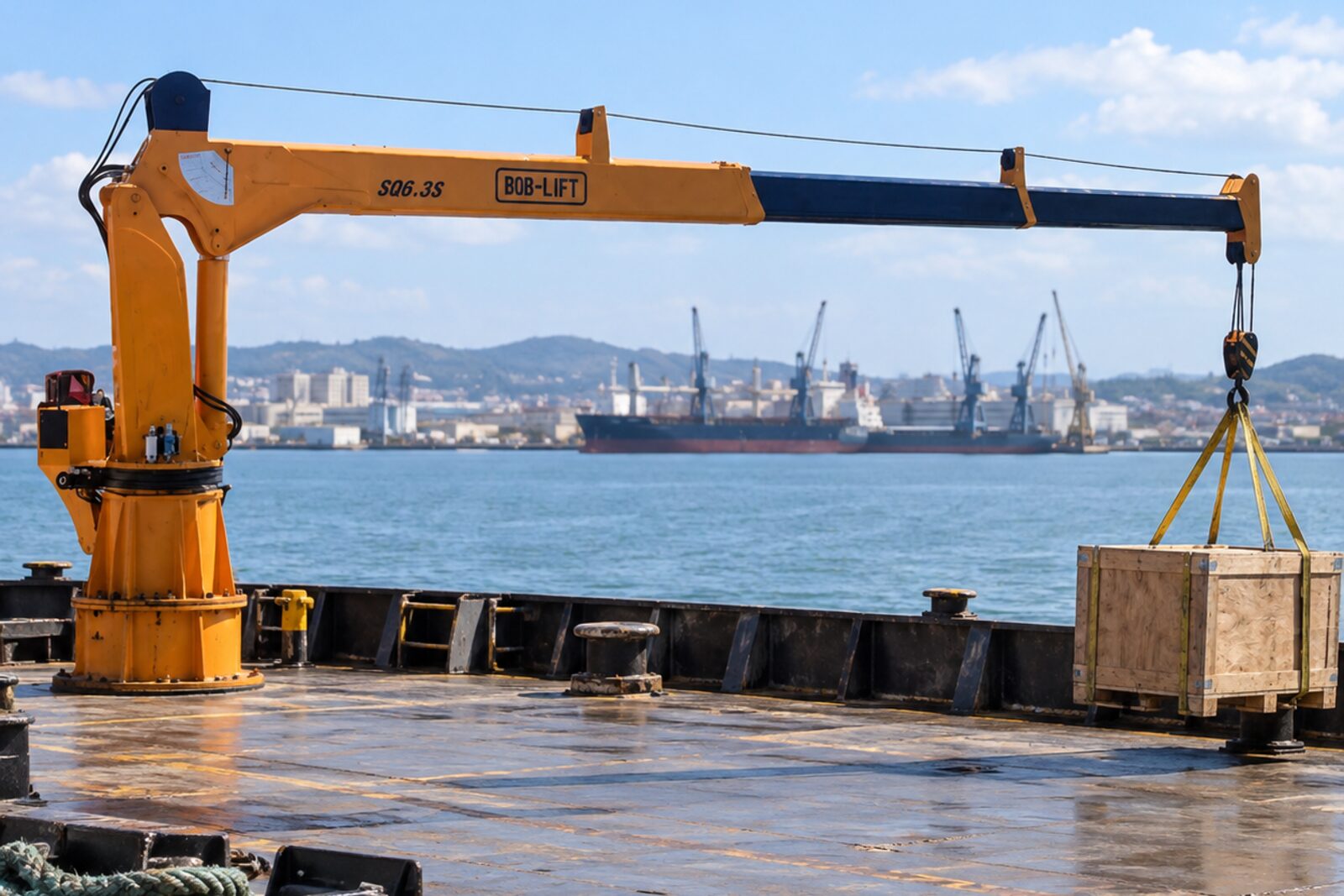

رسم توضيحي (تم إنشاء الذكاء الاصطناعي من صورة لرافعة ذراع تلسكوبية BOB-LIFT 6.3 طن؛ المركب والمشهد ليسا تركيبًا حقيقيًا): رافعة ذراع تلسكوبية تنزل البضائع على بارجة العمل.

بنيت للبحر: التآكل وظروف البحر

يهاجم رش الملح الطلاء والصلب والتركيبات الهيدروليكية والتوصيلات الكهربائية، لذا تحتاج الرافعة البحرية إلى حماية أفضل من الرافعة التي تعمل على الأرض.

ينص دليل BOB-LIFT على أن رافعاتها البحرية تستخدم العديد من عمليات مقاومة الصدأ المصممة للبيئة البحرية. صفحات المنتج للعديد من النماذج التلسكوبية، بما في ذلك 2 طن , و16 طن و 20 طن ، تحدد طبقة أولية غنية بالإيبوكسي والزنك وطبقة علوية من الأكريليك من مادة البولي يوريثين لمقاومة التآكل بمياه البحر، ومكونات كهربائية محكمة الغلق للحفاظ على الرطوبة خارجًا. عند المقارنة بين الموردين، اسأل عن نظام الطلاء وسمك الفيلم، ومواصفات الخرطوم والتركيبات، وكيفية إغلاق الأجزاء الكهربائية.

ظروف البحر مهمة أيضا. يفترض تصنيف الرافعة على متن السفينة أن السفينة قريبة من المستوى. يؤدي الرفع أثناء انحدار السفينة أو تقليمها أو تحركها بشكل منتفخ إلى تأرجح الحمولة وإضافة قوة ديناميكية إلى الرافعة والسفينة. اسأل أي مورد عما يسمح به الكعب وقم بقص تقييماته، وخطط لمصاعد المياه المحمية كلما استطعت.

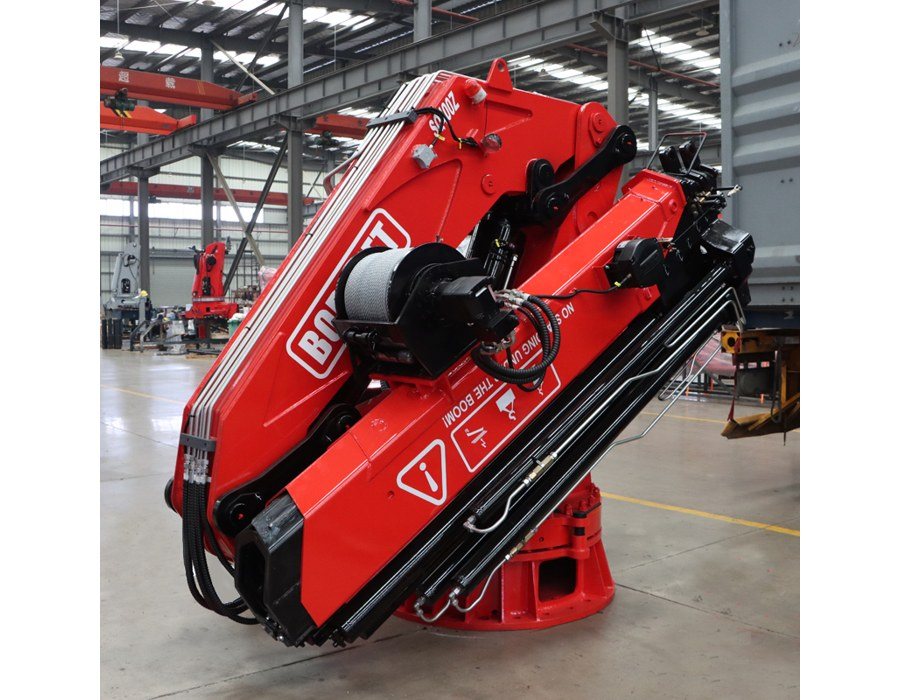

رافعة بحرية بذراع مفصلي 20 طن في المصنع.

لإلقاء نظرة فاحصة على الركائز وأذرع الرافعة والرافعات والأثقال الموازنة، اقرأ هيكل الرافعات البحرية.

القواعد والشهادة للتحقق قبل الشراء

يعتمد ما إذا كانت الرافعة البحرية الخاصة بك تحتاج إلى شهادة على السفينة وعلمها وفئتها، لذا تحقق من ذلك قبل الطلب.

لائحة SOLAS II-1/3-13. أضافت المنظمة البحرية الدولية هذه اللائحة بشأن أجهزة الرفع ورافعات مناولة المرساة، ودخلت حيز التنفيذ في 1 يناير 2026. وهي تغطي التصميم والبناء والتشغيل والفحص والاختبار والصيانة. تنطبق متطلبات التصميم والبناء والتركيب على السفن المبنية في 1 يناير 2026 أو بعده، في حين تنطبق متطلبات التشغيل والفحص والاختبار والصيانة على جميع السفن التي تغطيها ( مذكرة معلومات IMCA 1657، يناير 2024 ). تشير Lloyd's Register إلى أنه يجب اعتماد أجهزة الرفع الجديدة قبل دخول الخدمة، بما في ذلك تقييم الخطة والتحقق من المواد والفحص واختبار الحمل بمجرد تركيبها ( أخبار فئة Lloyd's Register 12/2025 ). بالنسبة للأجهزة التي يقل حمل العمل الآمن فيها عن 1000 كجم، تقرر دولة العلم مدى تطبيق أحكام التصميم والبناء والتركيب (IMCA).

السفن التي تغطيها SOLAS. ما لم تنص اللائحة على خلاف ذلك، تنطبق اتفاقية SOLAS على السفن التي تقوم برحلات دولية، وتشمل استثناءاتها العامة سفن الشحن التي تقل حمولتها الإجمالية عن 500 طن، وسفن الصيد، واليخوت الترفيهية غير المشاركة في التجارة، والسفن التي لا تعمل بوسائل ميكانيكية ( النسخة الموحدة من SOLAS، الفصل الأول، اللوائح 1 و3 ). لا يزال بإمكان القواعد الوطنية أو جمعية تصنيف السفن أو المستأجر طلب رافعة معتمدة على سفينة خارج اتفاقية SOLAS.

حيث يناسب BOB-LIFT. الرافعات البحرية BOB-LIFT غير معتمدة من قبل جمعية التصنيف. وهي مخصصة للسفن والمهام التي لا تتطلب جهاز رفع معتمدًا من فئتها، مثل العديد من قوارب الصيد وقوارب العمل والصنادل واليخوت. إذا تم تصنيف سفينتك أو تندرج ضمن اتفاقية SOLAS، بما في ذلك عند إضافة رافعة إلى سفينة موجودة، فتأكد من المتطلبات مع إدارة العلم الخاص بك ومجتمع التصنيف قبل الطلب.

التركيب والتشغيل والصيانة

الرافعة البحرية آمنة بقدر تركيبها والعناية اليومية بها. يجب أن يكون السطح معززًا لأحمال قاعدة الرافعة، وأن تكون القاعدة مثبتة بمسامير أو ملحومة بتصميم معتمد، وأن تكون التوصيلات الهيدروليكية والكهربائية محمية من الرش.

في الخدمة، حافظ على هذه العادات:

• تحقق من مخطط التحميل لكل مصعد. تعرف على وزن الحمولة ونصف القطر قبل الرفع. تحمل الرافعات البحرية BOB-LIFT محددًا مخصصًا للعزم، ولكنها بمثابة ضمانة، وليست بديلاً عن التخطيط للرفع.

• أبقِ الناس واضحين. لا تقف أبدًا تحت ذراع الرافعة أو الحمولة المعلقة.

• تخزين وتأمين ذراع الرافعة في البحر. يمكن أن يتأرجح ذراع الرافعة غير المضمونة أثناء دوران السفينة.

• فحص قبل الاستخدام. انظر إلى الخراطيم والأسطوانات والدبابيس ومزلاج الخطاف ومسامير حلقة الدوران وقم بتشحيم الوصلات كما يحدد الدليل.

• شطف ولمس. قم بغسل الملح بعد الاستخدام وإصلاح تلف الطلاء قبل انتشار الصدأ.

يغطي دليلنا لوضع الرافعات البحرية بأمان على السفن تخطيط التثبيت بمزيد من التفاصيل.

المواصفات الموجودة في هذا الدليل: جميع موديلات BOB-LIFT الـ 24

أرقام الرافعات الواردة في هذا الدليل مأخوذة من دليل منتجات الرافعات البحرية الخاص بشركة BOB-LIFT، ويلخص الجدول أدناه الأرقام الرئيسية لكل طراز. الحد الأقصى لنصف قطر العمل هو النقطة الأخيرة في مخطط الحمل الخاص بكل نموذج، مع الحمل المقدر عند هذا نصف القطر. الأوزان الذاتية مطبوعة في الدليل، لذا تأكد من وزن التكوين الدقيق الخاص بك باستخدام BOB-LIFT قبل حساب حمولة السطح أو الاستقرار. تذهب الروابط إلى صفحة المنتج لكل سعة. لا تزال بعض صفحات المنتجات تعرض رموز أو أرقام الطرازات السابقة، لذا اسأل عن مخطط التحميل الحالي عند الاستفسار.

للحصول على الصور والمواصفات الكاملة والاستفسارات قم بزيارة فئة الرافعات البحرية BOB-LIFT .

الأسئلة المتداولة

هل الرافعة البحرية ذات الذراع المفصلية أو الرافعة البحرية التلسكوبية أفضل لسطح صغير؟

عادة ما تكون ذراع الرافعة المفصلية هي الأنسب للسطح الصغير أو المزدحم. يتم طيها مقابل عمودها عند تخزينها ويمكنها وضع الأحمال في المخازن أو تحت العوائق. يحتاج ذراع الرافعة التلسكوبية إلى سطح واضح لخفض ذراع الرافعة وإراحته، ولكنه يصل إلى مسافة أبعد، وفي نطاق BOB-LIFT من 4 أطنان فما فوق، يتمتع بعزم رفع أعلى بنفس القدرة المقدرة.

ماذا يعني "10 طن، 21 طن·م" على الرافعة البحرية؟

الرقم الأول هو السعة المقدرة، وهي أقصى قدرة يمكن للرافعة رفعها، وهي متاحة فقط بالقرب من العمود. والثاني هو لحظة الرفع، الحمولة مضروبة في نصف قطرها. في نموذج المفصلة 10 طن من BOB-LIFT، SQ10ZA6TJ، يعطي مخطط الحمل 10 طنًا عند 2.0 مترًا، و3.08 طنًا عند 6.49 مترًا، و1.15 طنًا عند 14.68 مترًا. اقرأ دائمًا مخطط التحميل لمعرفة نصف القطر الذي تحتاجه.

إلى أي مدى يمكن أن تصل الرافعة البحرية؟

ذلك يعتمد على النموذج ونوع الطفرة. في مجموعة BOB-LIFT، تصل نماذج ذراع الرافعة المفصلية إلى 4.2 إلى 18 مترًا ونماذج ذراع الرافعة التلسكوبية من 8.0 إلى 22.3 مترًا. عند الوصول الكامل، لا يرفعون سوى جزء صغير من تقديرهم، ما بين 200 كجم و2 طن، لذا تحقق من الحمولة عند الوصول الذي تحتاجه.

هل تحتاج الرافعات البحرية إلى شهادة جمعية التصنيف؟

ذلك يعتمد على السفينة. تحدد لائحة SOLAS II-1/3-13، المعمول بها منذ 1 يناير 2026، قواعد الاعتماد والاختبار والصيانة لأجهزة الرفع على السفن التي تغطيها SOLAS. تقع العديد من سفن الشحن الصغيرة وسفن الصيد واليخوت الترفيهية خارج نطاق اتفاقية SOLAS، ولكن لا يزال من الممكن تطبيق القواعد الوطنية أو الطبقية. الرافعات البحرية BOB-LIFT ليست معتمدة من فئتها، لذا تأكد من متطلبات سفينتك أولاً.

كيف يتم تشغيل الرافعة البحرية؟

الرافعات البحرية BOB-LIFT هي هيدروليكية. يسرد كل طراز الطاقة الموصى بها، بدءًا من 3.5 كيلووات لطراز المفصلة 0.8 طن إلى 55 كيلووات للمفصلة 25 طنًا والنماذج التلسكوبية 16 طنًا و20 طنًا، بالإضافة إلى التدفق الهيدروليكي والضغط الذي يحتاجه. يقدم BOB-LIFT وحدات طاقة هيدروليكية كهربائية وديزل، أو يمكنك التحقق مما إذا كان النظام الهيدروليكي الخاص بالسفينة يتمتع بالقدرة.

ما الذي يجب علي إرساله للحصول على عرض أسعار للرافعة البحرية؟

أرسل الحمولة الأثقل، ونصف القطر الذي تحتاج إليه، ونوع السفينة وحجمها، وموقع التركيب المخطط له ومساحة سطح السفينة، والطاقة المتوفرة على متن السفينة. مع هذه التفاصيل، يمكن لـ BOB-LIFT التوصية بنموذج وإرسال مخطط التحميل الخاص به. يمكنك إرسال استفسار أو الاتصال بالفريق.

اختيار الرافعة البحرية المناسبة

الرافعة البحرية المناسبة هي التي ترفع أثقل حمولتك في نصف قطر العمل الخاص بك، وتناسب سطح السفينة عند تخزينها وتناسب ما يمكن أن تحمله سفينتك.

• اختر ذراعًا مفصليًا للأسطح الضيقة والوضع الدقيق، أو ذراعًا تلسكوبيًا للأسطح الواضحة والوصول المستقيم الأطول.

• الحجم حسب مخطط التحميل في نصف القطر الخاص بك، وليس حسب الحمولة الرئيسية.

• تأكد من قوة السطح واستقراره وإمدادات الطاقة ومتطلبات الاعتماد قبل الطلب.
